이번시간에는 대학물리학에서 진행하는 반도체 다이오드 특성 실험에 대해 정리하겠습니다.
저는 대학교 과제를 수행하기 위해 보고서와 레포트를 제작했습니다.
그렇기 때문에 실험에 대한 오차율이 표시될 수 있으니 양해 부탁드립니다.
그럼 지금부터 보고서 정리를 시작하겠습니다.
p-n 접합형 반도체의 정특성을 측정하고 정류작용을 분석합니다.
반도체 다이오드의 기본적인 작동 원리와 다이오드의 정방향 및 역방향 특성을 이해합니다.
반도체 다이오드 특성 실험은 반도체 다이오드의 주요 특성을 이해하고 측정하기 위한 실험입니다.
반도체 다이오드는 전류를 한 방향으로만 흐르게 하는 전자 부품으로 p형과 n형 반도체가 접합되어 만들어집니다.
이러한 동작 특성으로 인해 반도체 다이오드는 스위치, 신호처리, 정류작용 등과 같이 다양한 응용에 활용됩니다.

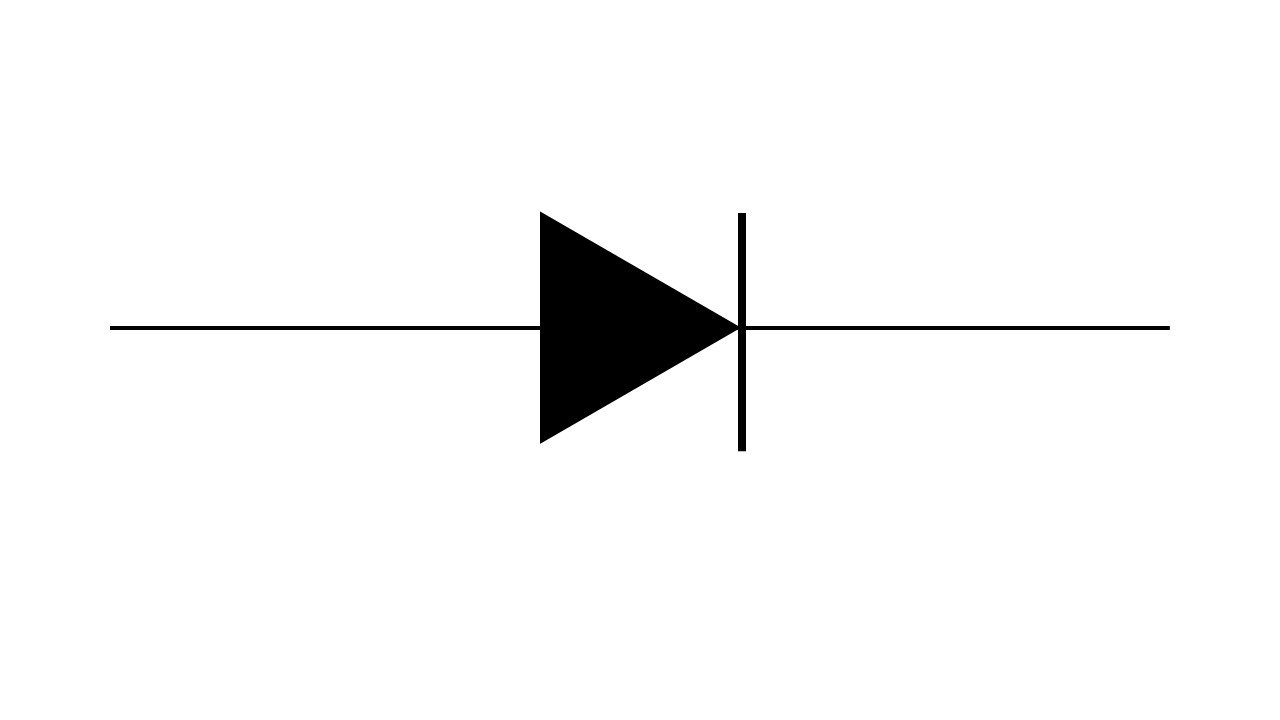

p-n접합 다이오드를 표시하는 기호입니다.
삼각형쪽이 p형 반도체이고 그 반대쪽이 n형 반도체입니다.
p-n 접합 다이오드는 반도체 기반의 전자회로를 구성하는 가장 기본 단위가 됩니다.
p형 측에 양의 전압을 n형 측에 음의 전압을 가할 때 다이오드는 전류가 흐르도록 합니다.
순방향 바이어스를 걸면 전류가 잘 흐르고 이상적인 반도체 다이오드의 경우 저항값이 0입니다.
반대로 해서 n형 측에 양의 전압을 p형 측에 음의 전압을 가하면 다이오드는 전류 흐름을 차단합니다.
역방향 바이어스를 걸면 전류가 거의 흐르지 않게 되고 이상적인 반도체 다이오드의 경우 저항값이 무한대입니다.

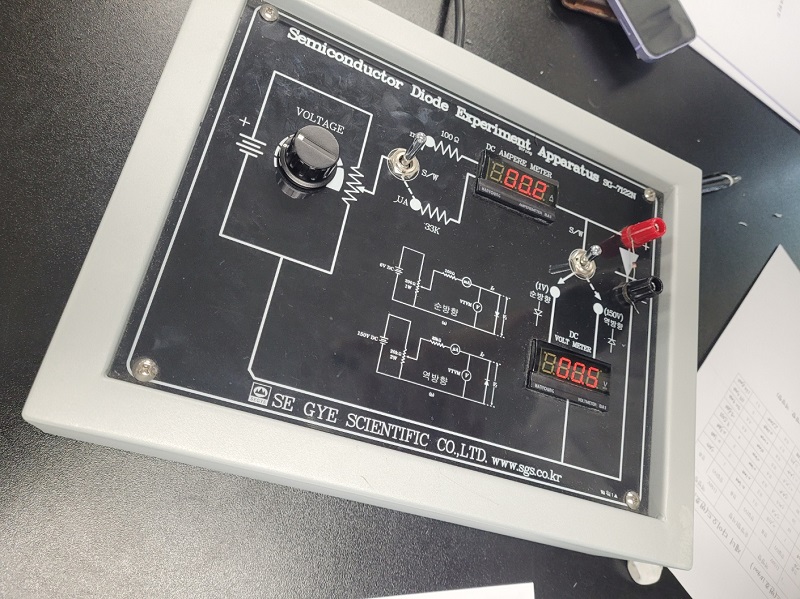

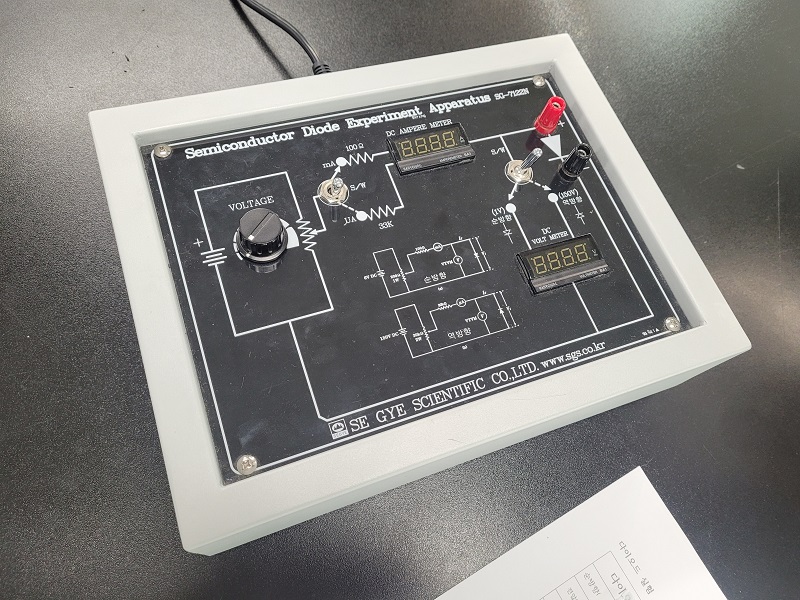

1. 다이오드 특성 실험기구
2. 정류 다이오드, 제너다이오드
3. 공학물리실험 (출판사 : 북스힐)
저는 대학교에서 공학물리학및실험 과목을 통해 해당 실험을 진행했습니다.
참고로 북스힐의 공학물리실험책을 토대로 실험을 진행했습니다.
대학 교재로도 사용할 만큼 개념 설명이 잘 되어 있습니다.
1. 정류 다이오드 측정
1. 정류 다이오드의 번호를 확인하고 표에 기록한다.
2. 다이오드 특성 실험기구의 전류, 전압 모두 0임을 확인하고 순방향이 되도록 장치에 연결한다.
3. 다이오드 특성 실험기구의 전원을 ON 시킨다.
4. 순방향일 경우 전압을 0.1씩 증가시키면서 그때의 전류를 표에 기록한다.
5. 전압 0.7 혹은 0.8에서의 전류를 각각 기록한다.
6. 전원을 OFF 시킨 후 정류 다이오드를 역방향으로 연결한다.
2. 제너 다이오드 측정
1. 전류 스위치를 𝜇𝐴에 놓고 전원을 ON 시킨다.
2. 표에서처럼 전압을 증가시키면서 전류를 측정한다.
3. 전원을 OFF 시킨 후 제너다이오드 번호를 표에 기록하고 순방향으로 연결한다.
4. 정류 다이오드 측정과 똑같이 진행한다.
5. 제너다이오드 역방향은 전압 2V 이후 전류변화를 잘 관찰하며 측정한다.

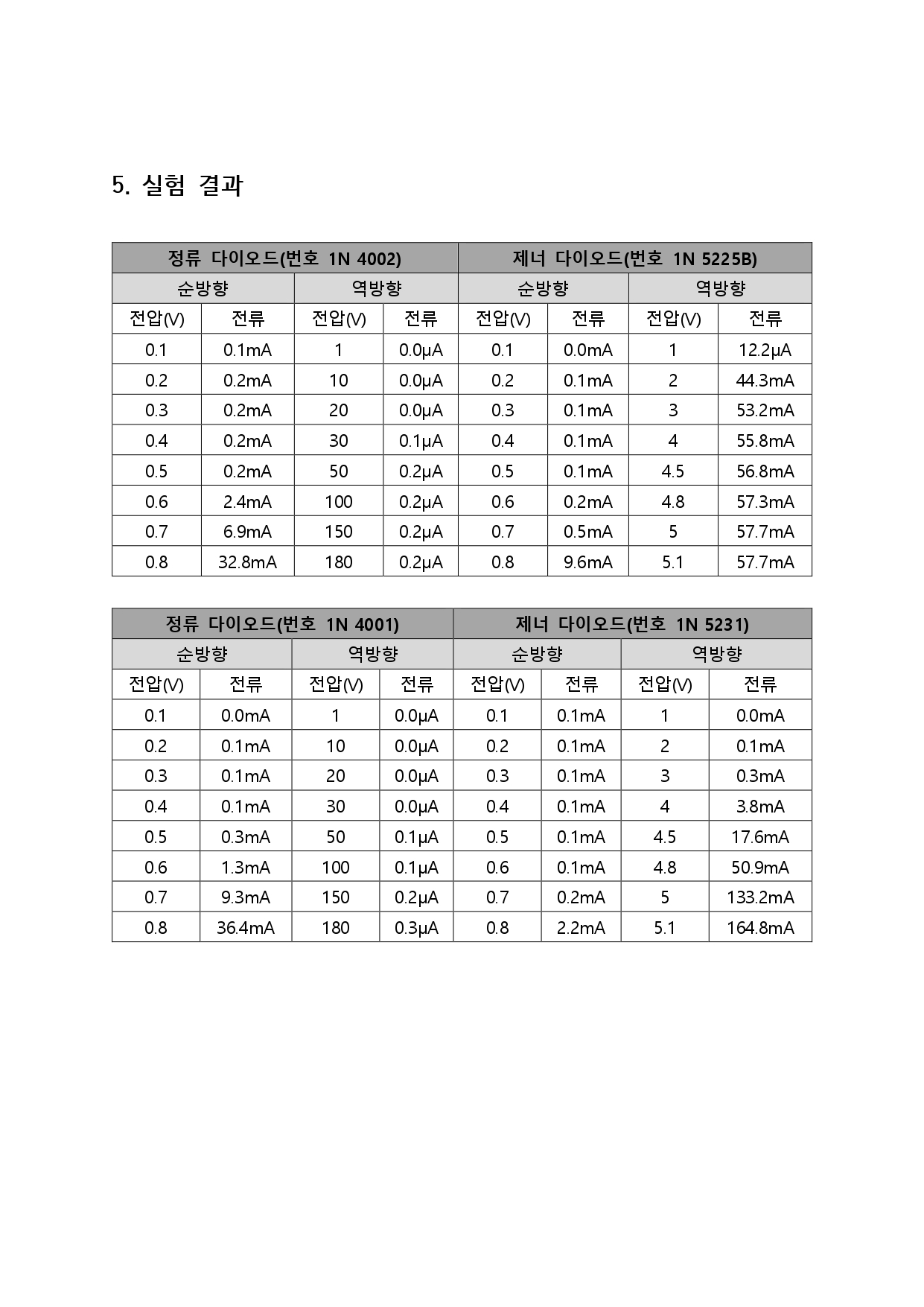

다음으로 실험에 대한 결과를 정리하겠습니다.
실험실 상황에 따라 오차가 발생한 점 양해부탁드립니다.
반도체 다이오드의 특성을 파악하는 실험은 전자공학 및 물리학의 기본적인 이해를 위해 필수적입니다.
다이오드는 한 방향으로만 전류를 흐르게 하는 반도체 소자입니다.
다이오드의 특성을 이해하면 다양한 전자 회로를 설계하고 제작할 수 있습니다.
순방향 특성

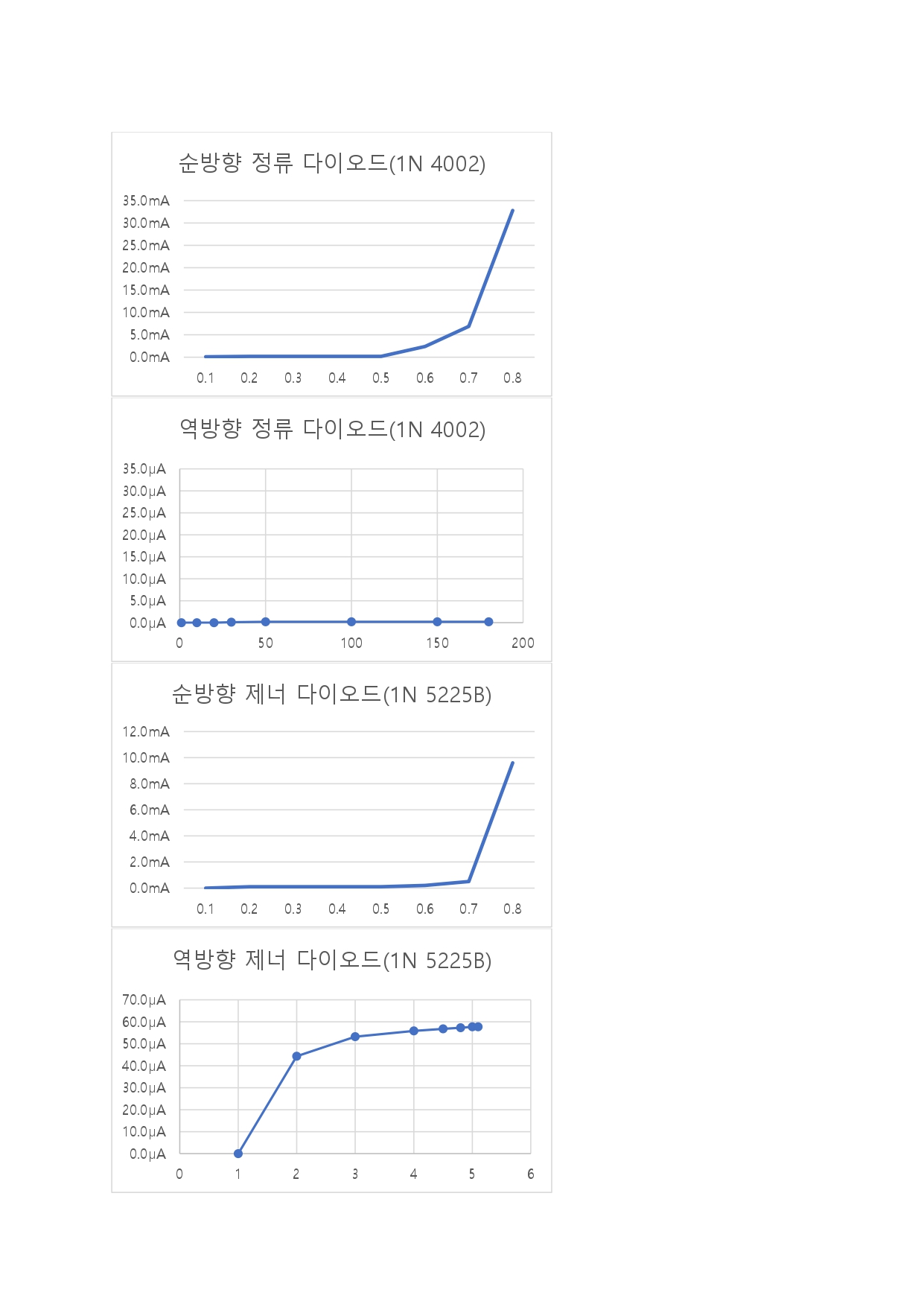

실험에서 순방향 바이어스 하에서 다이오드의 전압-전류(V-I) 특성을 관찰했습니다.
이 과정에서 다이오드가 작은 전압에서도 급격하게 전류를 증가시키는 특성을 확인할 수 있었습니다.
이는 다이오드가 순방향으로 바이어스될 때 쉽게 전도되어 전류가 흐른다는 것을 의미합니다.
역방향 특성
역방향 바이어스에서는 다이오드가 거의 전류를 통과시키지 않는 것을 관찰할 수 있었습니다.
매우 미세한 역방향 전류가 흐르는 것은 정상적인 현상이며, 이는 다이오드가 역방향으로는 높은 저항을 가진다는 것을 보여줍니다.
이러한 특성은 다이오드를 이용한 전류의 일방향 흐름 제어, 전압 스파이크 보호 등에 중요한 역할을 합니다.
이번 실험을 통해 다이오드의 기본적인 동작 원리와 특성을 이해할 수 있었습니다.
이는 전자공학의 다양한 응용 분야에서 중요한 참고사항이 됩니다.
순방향 및 역방향 특성의 차이를 이해함으로써 다이오드가 전류의 방향을 제어하는 데 어떻게 사용되는지 명확하게 파악할 수 있습니다.
1. 교류 전류를 직류 전류로 변환하는 데 사용
2. 전압을 조정하는 데 사용
3. 전류를 켜거나 끄는 데 사용
