이번시간에는 대학물리학에서 진행하는 키르히호프의 법칙 실험에 대해 정리하겠습니다.
저는 대학교 과제를 수행하기 위해 보고서와 레포트를 제작했습니다.
그렇기 때문에 실험에 대한 오차율이 표시될 수 있으니 양해 부탁드립니다.
그럼 지금부터 보고서 정리를 시작하겠습니다.
여러 개의 고리로 된 회로에서 흐르는 전류와 전압을 계산하고 키르히호프의 법칙을 이해합니다.
이번 실험에서는 키르히호프의 제 1법칙(전류법칙)과 제 2법칙(전압법칙)을 적용할 수 있습니다.
키르히호프의 법칙 실험은 전기 회로망에서 전류와 전압의 관계를 규명할 수 있습니다.
이 실험을 통해 복잡한 회로망에서 각 저항에 걸리는 전압과 흐르는 전류를 계산할 수 있습니다.
키르히호프의 전류 법칙은 임의의 접속점에서 유입되는 전류의 총합은 유출되는 전류의 총합과 같다는 법칙입니다.
이는 전하의 보존법칙에 근거하며 수식으로 표현하면 다음과 같습니다.
I1 + I2 - I3 = 0
키르히호프의 전압 법칙은 임의의 폐회로에서 전압원의 양극과 음극 사이의 전압의 합은 0이라는 법칙입니다.
이는 에너지의 보존법칙에 근거하며 수식으로 표현하면 다음과 같습니다.
∑k = 1n, Vk = 0

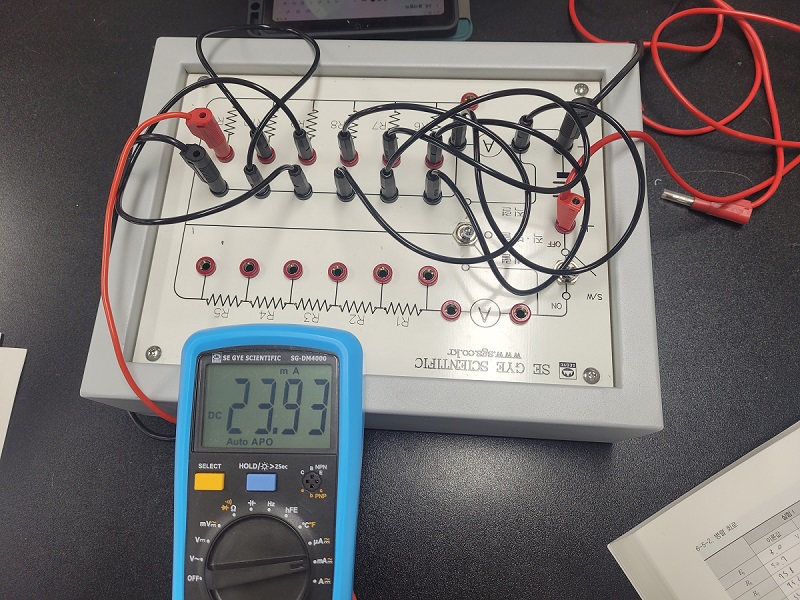

1. AC/DC Electronics Lab Board 장치 / Digital Multimeter
2. 공학물리실험 (출판사 : 북스힐)
저는 대학교에서 공학물리학및실험 과목을 통해 해당 실험을 진행했습니다.
참고로 북스힐의 공학물리실험책을 토대로 실험을 진행했습니다.
대학 교재로도 사용할 만큼 개념 설명이 잘 되어 있습니다.

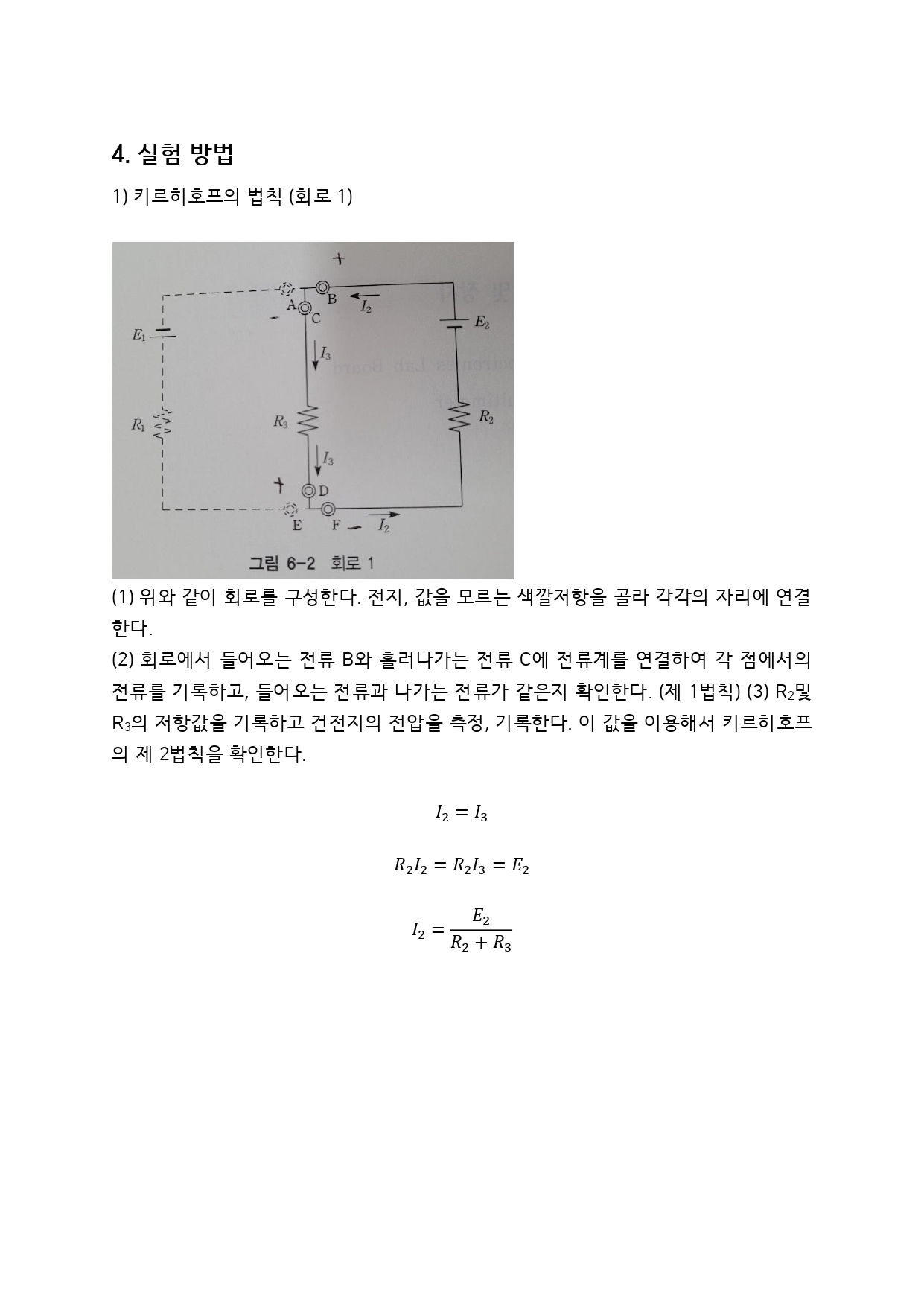

1. 키르히호프의 법칙 (회로 1)

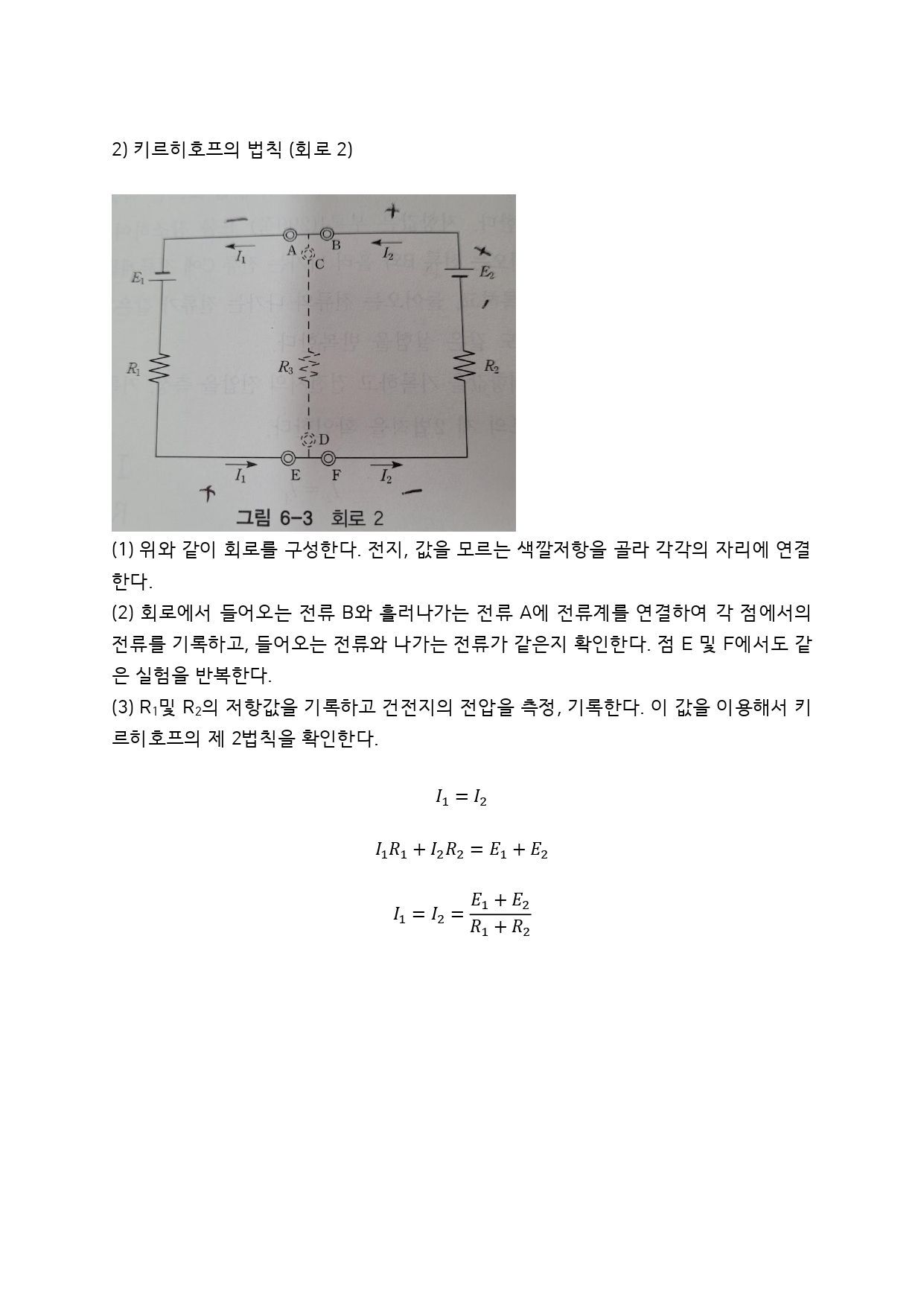

2. 키르히호프의 법칙 (회로 2)

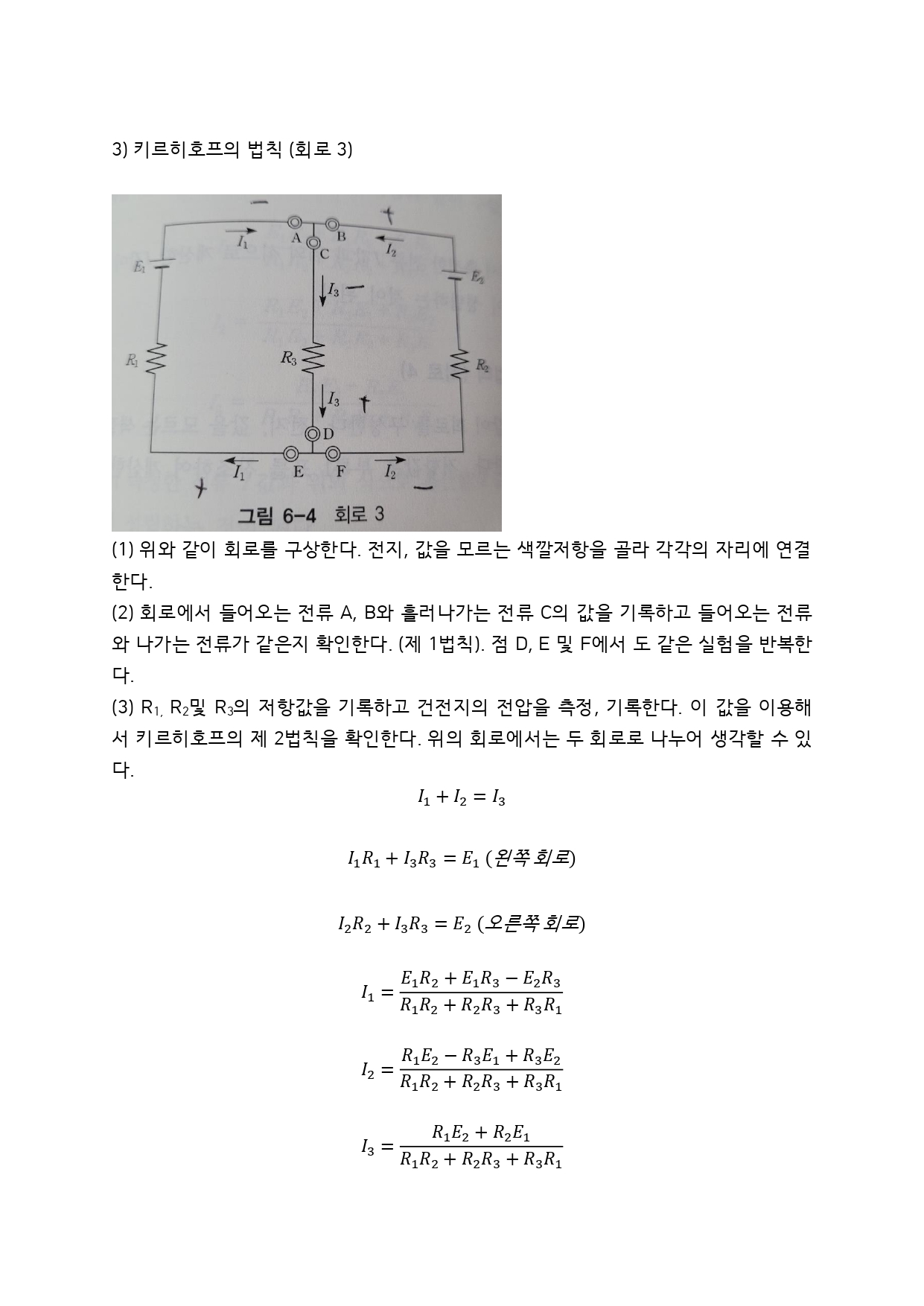

3. 키르히호프의 법칙 (회로 3)

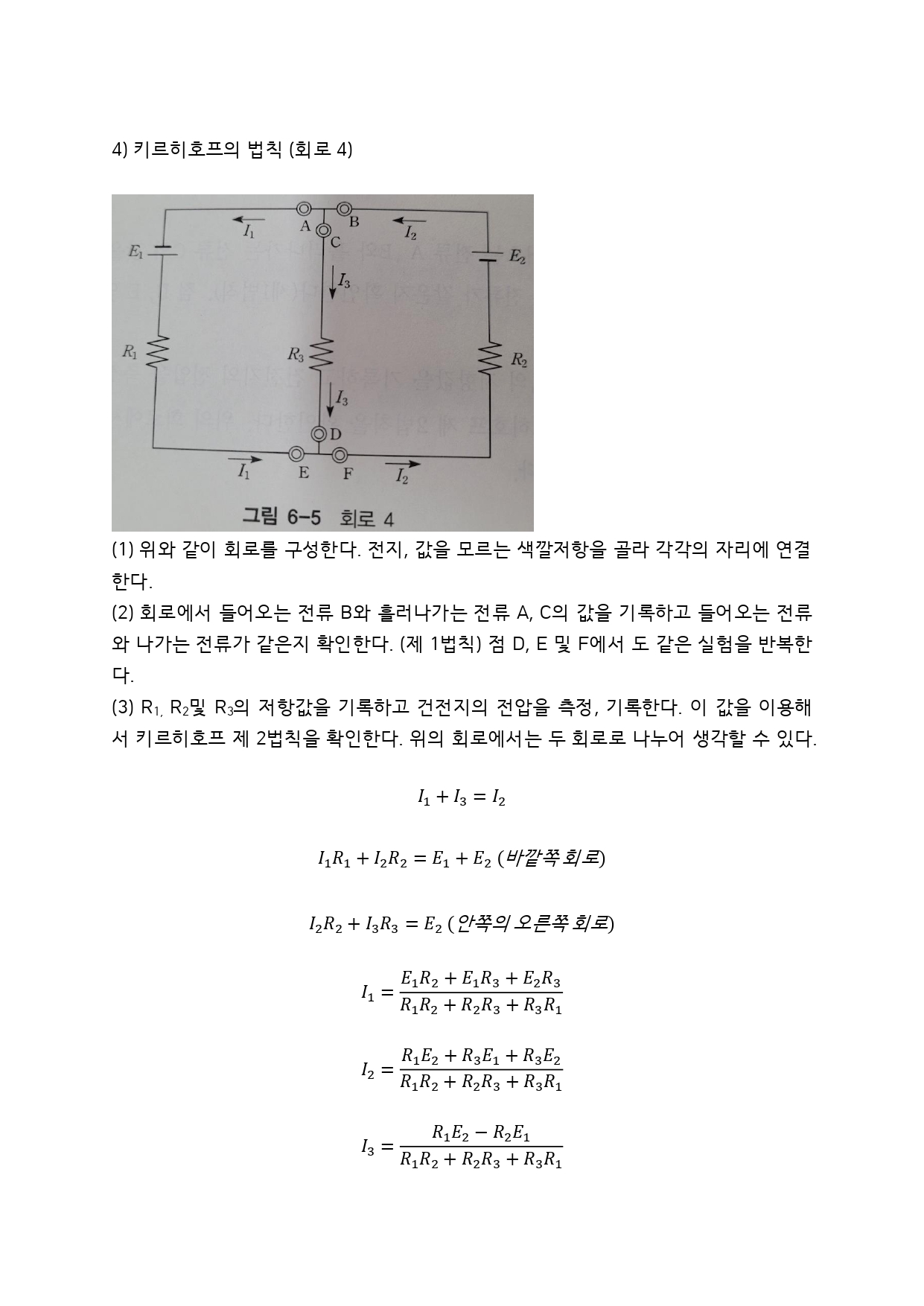

4. 키르히호프의 법칙 (회로 4)

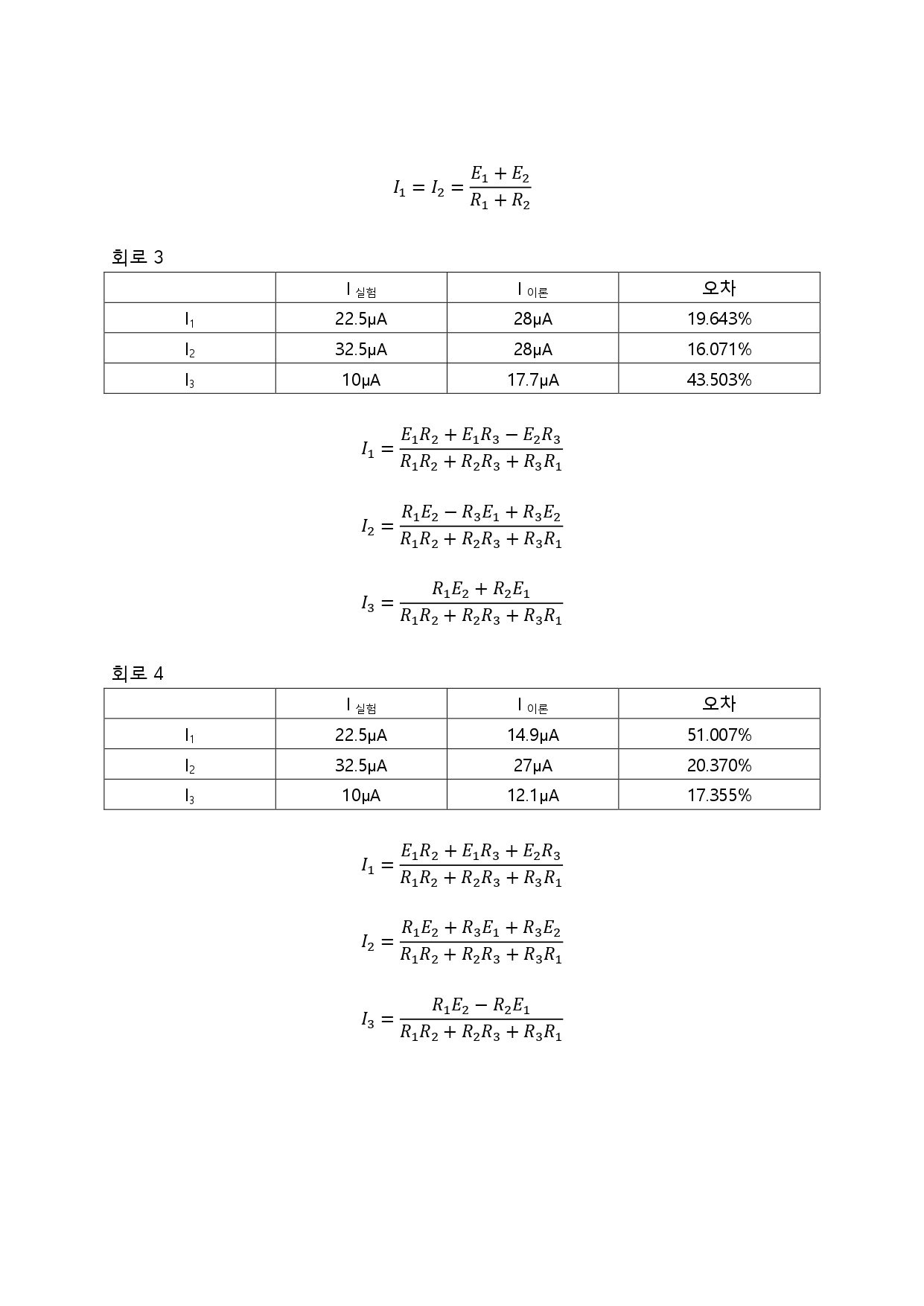

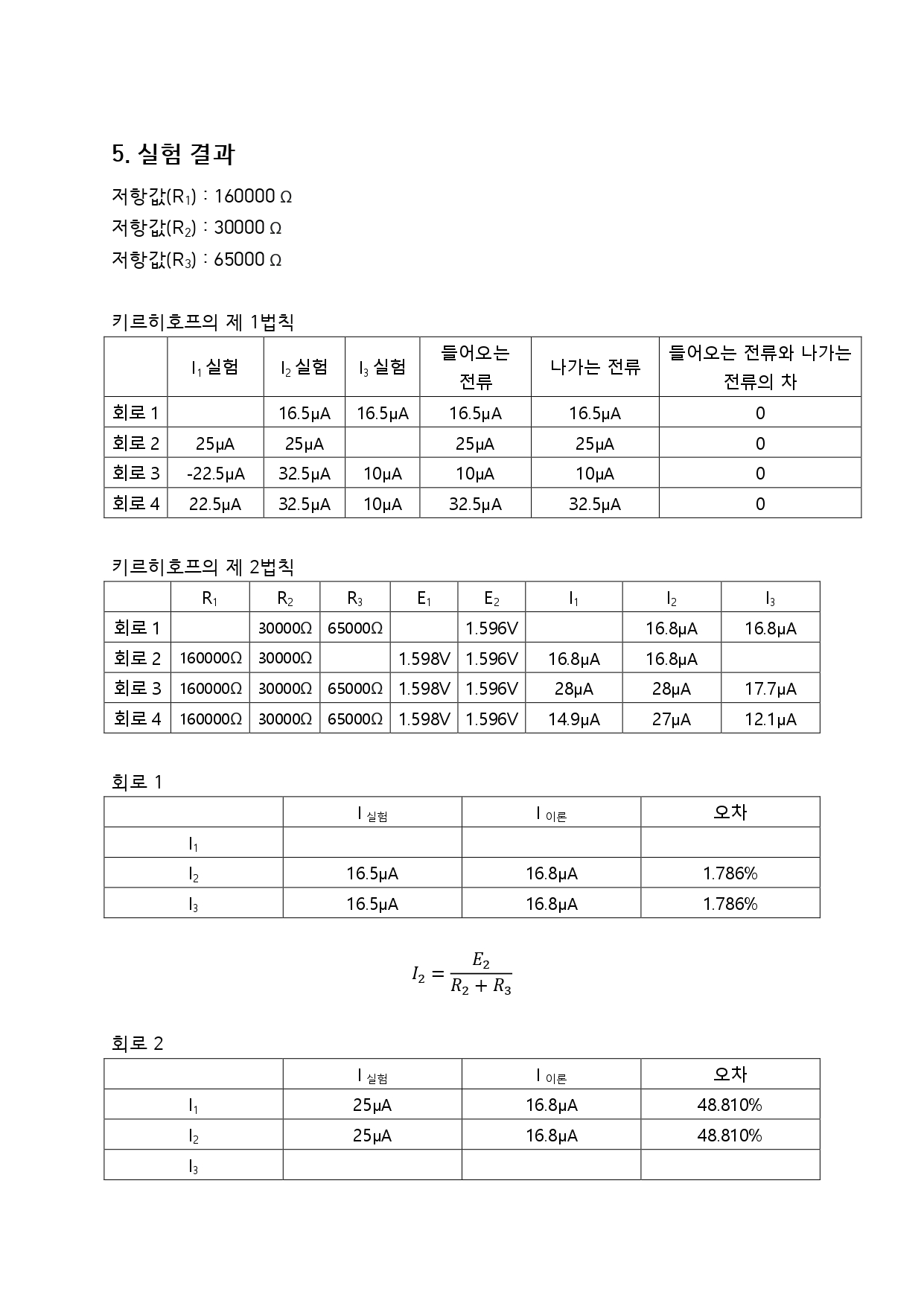

다음으로 실험에 대한 결과를 정리하겠습니다.
실험실 상황에 따라 오차가 발생한 점 양해부탁드립니다.
키르히호프의 법칙 실험은 전기 회로에서 전류와 전압 간의 관계를 확인하기 위한 실험입니다.
전기 회로 각 노드에서의 전류 합은 0이고 각 폐쇄회로에서의 전압 합은 0이라는 두 가지 원칙으로 이루어져 있습니다.
이 법칙은 전기 회로의 전류와 전압 사이의 정확한 관계를 설명하는 중요한 법칙으로 알려져 있습니다.
다음은 키르히호프의 법칙 실험을 개선하기 위한 몇 가지 방안입니다.
회로의 연결을 확실히 하여 연결 불량으로 인한 오차를 줄입니다.
저항의 온도 변화에 따른 저항 값 변화를 줄이기 위해 실험을 빠르게 진행합니다.
실험 과정에서 다음과 같은 오차 요인을 고려할 필요가 있습니다
전류계와 전압계의 측정 오차
회로의 연결 불량
저항의 온도 변화에 따른 저항 값 변화
이러한 방안을 통해 더욱 정확하고 깔끔한 실험 결과를 얻을 수 있습니다.
1. 전자 회로 설계
2. 전력 시스템 분석
3. 의료 기기 설계
4. 자동차 전기 시스템 설계
